Guľový ventil s pákou, s filtrom, závit 1" FF, PN25

Termék részletes leírása

Guľový ventil značky STA, s filtrom FF, s pákou, PN25, certifikovaný na pitnú vodu: povrch prichádzajúci do kontaktu s pitnou vodou nie je poniklovaný.

Technické parametre:
Médium: voda, stlačený vzduch, 40% glykol
Materiál tela ventilu: kovaná mosadz CW617N
Povrchová úprava: pieskovanie a poniklovanie
Maximálny menovitý tlak (PN): 25 barov
Prevádzková teplota: -10°C - 120°C
Závity: FF – vnútorný/vnútorný.
Závity podľa normy: ISO 228/1.

Popis guľového ventilu (viď obrázok):
1: telo - mosadz
2: sedlo gule - PTFE
3: guľa - pochrómovaná
4: matica páky - pochrómovaná
5: kovová páka - pochrómovaná
6: matica drieku - mosadz - možnosť korekcie
7: tesnenie drieku - PTFE
8: driek – mosadz.

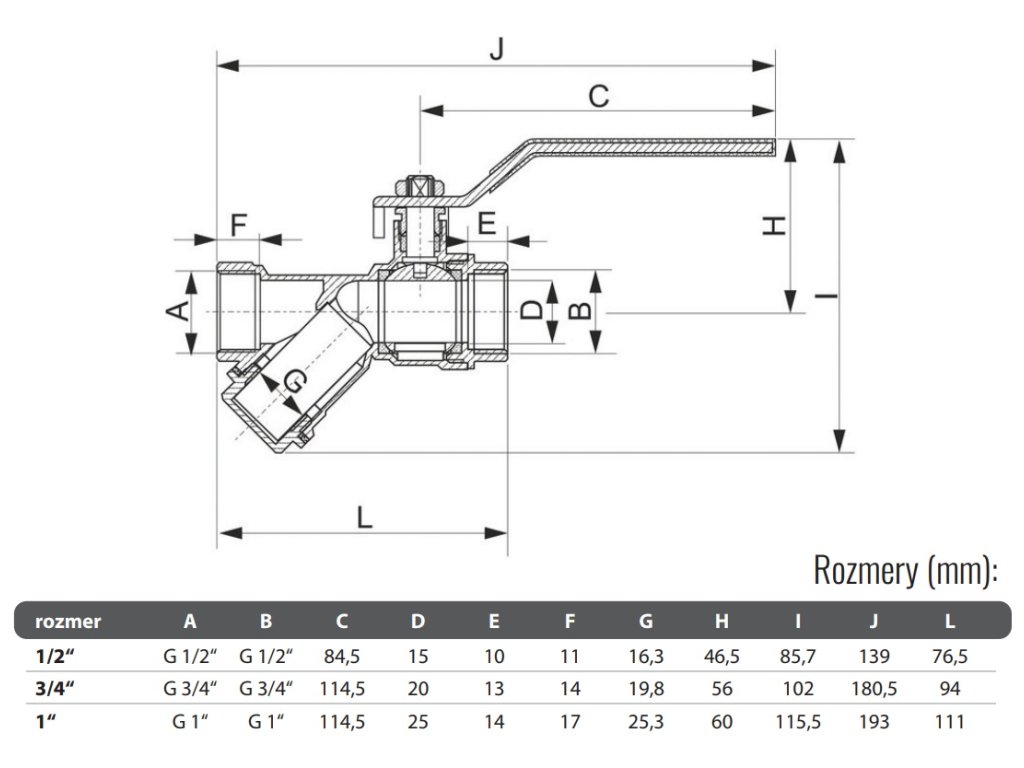

Rozmery (viď obrázok):
A: G 1"
B: G 1"
C: 114,5 mm
D: 25 mm
E: 14 mm
F: 17 mm
G: 25,3 mm
H: 60 mm
I: 115,5 mm
J: 193 mm
L: 111 mm.

Výrobca: STANDARD VALVE.
